Descripción

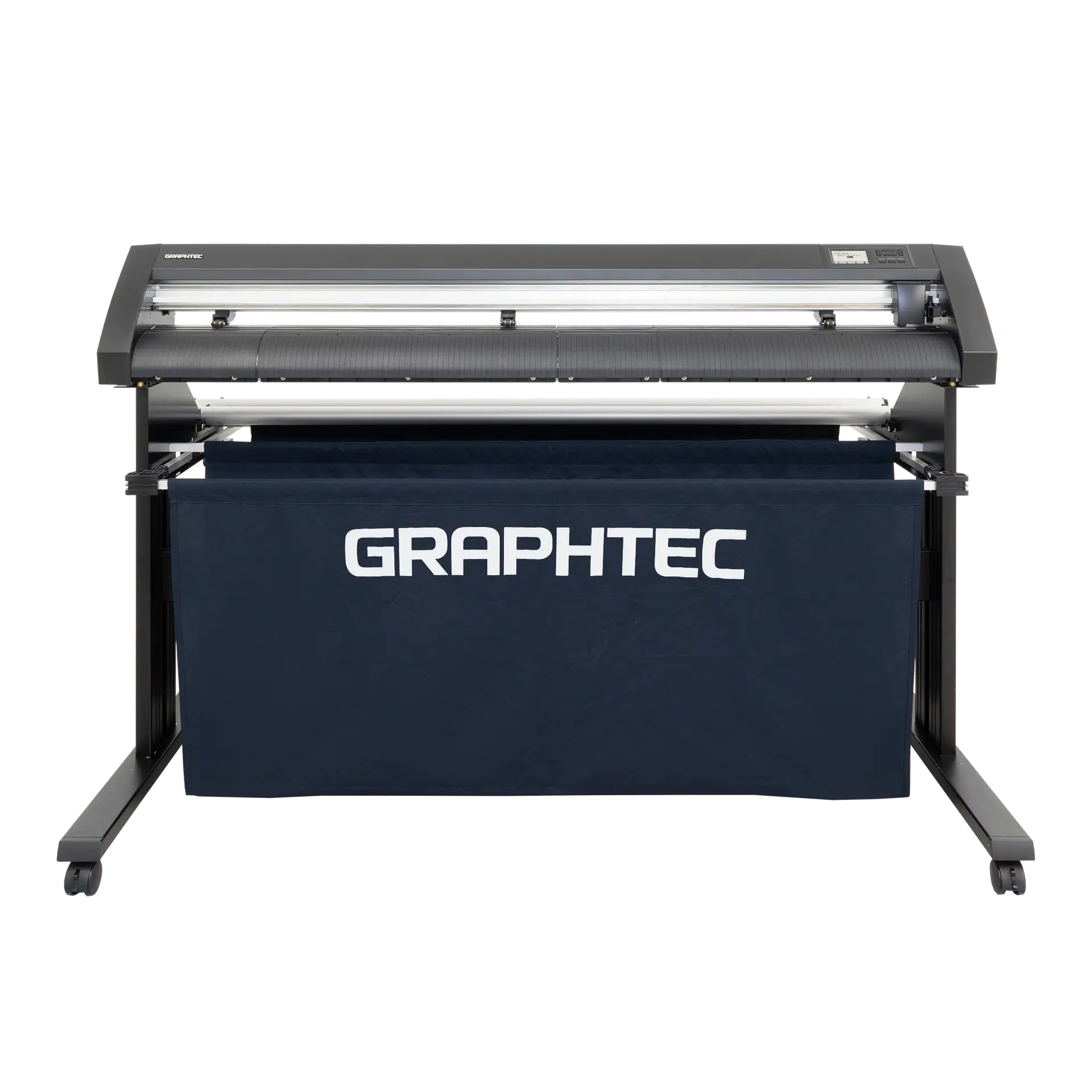

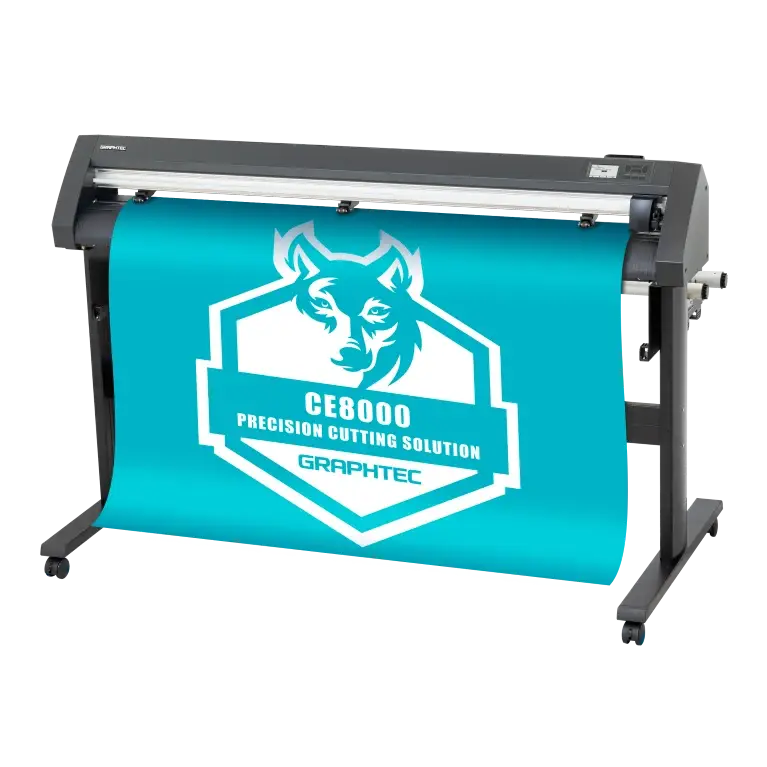

El Plotter de Corte Graphtec CE8000-130 pertenece a la serie CE8000 y está pensado para aplicaciones profesionales de corte de vinilo y materiales flexibles.
Su formato de 130 cm permite trabajar con materiales de hasta 1.372 mm de ancho, ofreciendo una superficie máxima de corte de 1.270 mm. Es especialmente adecuado para talleres de rotulación, señalética, personalización textil y producción de adhesivos.
El sistema ARMS permite detectar marcas de registro para realizar cortes de contorno sobre diseños previamente impresos. Además, las funciones de lectura de códigos de barras facilitan la gestión de trabajos de impresión y corte.
El equipo combina un sistema de arrastre por rodillos con servomotores digitales, ofreciendo una fuerza máxima de 450 gf y una velocidad de corte de hasta 1.000 mm/s.
Especificaciones técnicas
| Característica | Detalle |
|---|---|
| Marca | Graphtec |
| Modelo | CE8000-130 |
| Tipo | Plotter de corte de arrastre |
| Sistema de accionamiento | Servomotor digital |
| Ancho máximo de corte | 1.270 mm |
| Área máxima de corte | 1.270 mm × 50 m |
| Área de precisión garantizada | 1.250 mm × 2 m |
| Área con cesta receptora | 1.250 mm × 5 m |
| Ancho de material admitido | 85–1.372 mm |
| Peso máximo de bobina | 17 kg |
| Fuerza máxima de corte | 450 gf / 4,41 N |
| Velocidad máxima | 1.000 mm/s a 45° |
| Grosor máximo de material | 0,25 mm |
| Repetibilidad | Máx. 0,1 mm |
| Sistema de registro | ARMS |
| Conectividad | USB 2.0, Ethernet y LAN inalámbrica |
| Pantalla | Panel táctil |
| Software | Graphtec Studio 2 y Cutting Master 5 |
| Alimentación | 100–120 V / 200–240 V, 50/60 Hz |
| Peana | Incluida |
| Dimensiones aproximadas | 1.644 × 811 × 1.076 mm |
| Peso aproximado | 40 kg |
Corte profesional de gran formato
El CE8000-130 ofrece un ancho máximo de corte de 1.270 mm, ideal para trabajar con bobinas anchas de vinilo.
Permite realizar trabajos de:
- Rotulación.
- Vinilo textil.
- Adhesivos.
- Señalética.
- Etiquetas.
- Gráficos decorativos.
- Personalización de prendas.
- Impresión y corte.
- Producción de gráficos de gran formato.
Sistema ARMS para impresión y corte
El sistema ARMS permite leer marcas de registro impresas para ajustar el corte al contorno del diseño.
Es especialmente útil para:
- Adhesivos impresos.
- Etiquetas.
- Vinilo textil imprimible.
- Gráficos de rotulación.
- Trabajos de impresión y corte de gran formato.
El resultado dependerá de la correcta preparación del archivo, las marcas de registro y el material utilizado.
Fuerza de corte de hasta 450 gf
La fuerza máxima de 450 gf permite trabajar con diferentes materiales compatibles, ajustando la presión según las necesidades de cada uno.
Para obtener un buen resultado, es importante seleccionar la cuchilla adecuada y realizar una prueba de corte antes de iniciar la producción.
Velocidad de hasta 1.000 mm/s
El plotter alcanza una velocidad máxima de 1.000 mm/s en dirección de 45°.
Esta prestación permite agilizar trabajos de corte, especialmente en producciones de vinilo y diseños repetitivos.
La velocidad real dependerá del material, la complejidad del diseño y los ajustes utilizados.
Materiales compatibles
El Graphtec CE8000-130 está diseñado para cortar materiales flexibles compatibles, como:
- Vinilo adhesivo.
- Vinilo textil.
- Vinilo textil imprimible.
- Film reflectante compatible.
- Film fluorescente compatible.
- Materiales de rotulación.
- Otros soportes adecuados para corte con cuchilla.
El grosor máximo indicado es de 0,25 mm. No está diseñado para todos los materiales gruesos o rígidos; la compatibilidad debe comprobarse según el material y la cuchilla utilizada.
Software Graphtec
El equipo es compatible con:
Graphtec Studio 2
Software para preparar diseños y trabajos de corte.
Cutting Master 5
Plugin que permite integrar el flujo de corte con aplicaciones de diseño compatibles.
Estas herramientas facilitan la preparación de archivos y el envío de trabajos al plotter.
Conectividad
El CE8000-130 dispone de:
- USB 2.0
- Ethernet
- LAN inalámbrica
Estas opciones permiten integrar el equipo en diferentes configuraciones de trabajo.
Cómo utilizar el plotter
1. Prepara el diseño
Crea o importa el archivo en el software compatible.
2. Coloca el material
Carga la bobina o el material siguiendo las instrucciones del equipo.
3. Ajusta la cuchilla
Selecciona la cuchilla y configura la fuerza y velocidad adecuadas.
4. Realiza una prueba de corte
Comprueba que el material se corta correctamente sin dañar innecesariamente el soporte.
5. Envía el trabajo
Inicia el corte desde el software o mediante el flujo de trabajo compatible.
6. Retira el material
Una vez finalizado, realiza el pelado o preparación correspondiente.
Recomendaciones de uso
- Utiliza cuchillas compatibles.
- Ajusta la fuerza según el material.
- Realiza pruebas de corte.
- Mantén limpios los rodillos y la zona de trabajo.
- Comprueba la correcta colocación de la bobina.
- Utiliza materiales dentro de los límites del equipo.
- Sigue las instrucciones de mantenimiento del fabricante.
- No fuerces el corte de materiales no compatibles.
Ventajas
- Ancho máximo de corte de 1.270 mm.
- Fuerza de hasta 450 gf.
- Velocidad de hasta 1.000 mm/s.
- Sistema ARMS de lectura de marcas.
- Compatible con impresión y corte.
- Admite bobinas de hasta 1.372 mm.
- Conectividad USB y Ethernet.
- Software Graphtec.
- Peana incluida.
- Adecuado para rotulación de gran formato.
¿Para quién está recomendado?
El Graphtec CE8000-130 está especialmente recomendado para:
- Talleres de rotulación.
- Empresas de personalización textil.
- Serigrafías.
- Imprentas digitales.
- Productores de adhesivos.
- Empresas de señalética.
- Marcas de ropa.
- Profesionales que trabajan con bobinas anchas de vinilo.
